對污染場地的土壤采用淋洗進行修復時，需先對土壤根據粒徑大小分級。在分級的過程中，需要采用噴淋水洗的方式使石塊、粗砂礫表面附著的污染物大部分轉移到篩分設備下面的泥水中。傳統的振動篩僅局限于制造業、加工業等，其為一種適合細粒級難篩物料干法篩分的振動篩分機械設備。對于土壤淋洗技術而言，單一的振動篩無法滿足淋洗工藝的需求。
為了解決上述現有技術存在的問題，即對于土壤淋洗技術而言，單一的振動篩無法滿足淋洗工藝的需求。
土壤修復設備廠家鄭州德森環境提供一種污染土壤修復用淋洗振動篩分裝備。
1、污染土壤修復用淋洗振動篩分裝備技術方案實現的 ：
一種污染土壤修復用淋洗振動篩分裝備，包括 ：振動篩、第一層篩網、第二層篩網、制泥機、淋洗劑比例混合裝置、高壓噴淋系統、高壓泵、高壓噴頭、淋洗劑儲罐和回用水箱，所述制泥機設置在振動篩初端的上部，振動篩內的上部設有第一層篩網，振動篩內的下部設有第二層篩網，第一層篩網和第二層篩網上下平行設置，淋洗劑比例混合裝置的入口分別與淋洗劑儲罐的出口和回用水箱的出口相連通，淋洗劑比例混合裝置的出口與高壓泵的入口相連通，高壓泵的出口與高壓噴淋系統相連通，高壓噴淋系統的兩端分別設有高壓噴頭，一個高壓噴頭設置在振動篩的上部，另一個高壓噴頭設置在制泥機內的上部。
污染土壤修復用淋洗振動篩分裝備還包括加熱裝置，所述加熱裝置安裝在回用水箱上。
本發明針對重金屬、有機以及重金屬與有機復合污染土壤，污染物吸附性強、較難去除的問題，開發了土壤修復用淋洗振動篩分裝備，該裝備可以將經過淋洗的污染土壤高效篩分成 2mm 以下、2 ～ 10mm 和 10mm 以上三類粒徑級配的組分，淋洗液比例混合裝置可有效控制淋洗液的最優投加量，同時，回用水箱的電加熱裝置可以保障淋洗液在冬季低溫環境的最佳使用條件。
2、污染土壤修復用淋洗振動篩分裝備主要優點如下 ：
1）、可移動式的 / 基本實現全自動化振動篩分裝備 ；
2）、設備預計處理能力為 20m3/h ；
3）、振次達到 900 次 / 分以上 ；
4）、淋洗液投加量可控 ；
5）、回用水箱溫度可控，控溫范圍 30℃～ 80℃，可保證淋洗液低溫環境最佳使用條件。

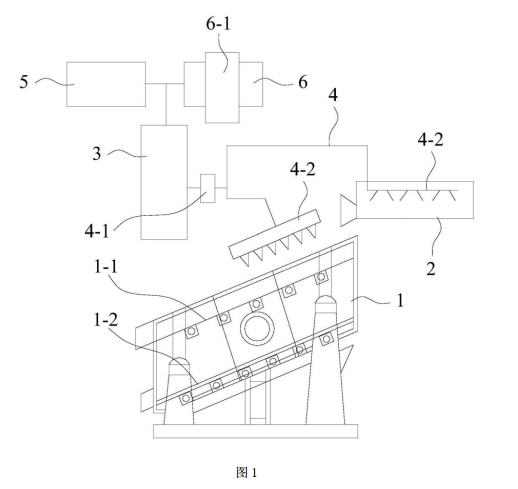

圖 1 為本發明污染土壤修復用淋洗振動篩分裝備的結構示意圖。
圖中的附圖標記，1 為振動篩，1-1 為第一層篩網 ( 網孔 10mm)，1-2 為第二層篩網( 網孔 2mm)，2 為制泥機，3 為淋洗劑比例混合裝置，4 為高壓噴淋系統，4-1 為高壓泵，4-2 為高壓噴頭，5 為淋洗劑儲罐，6 為回用水箱，6-1 為加熱裝置。
3、具體實施方式
如圖 1 所示，本實施例所涉及的一種污染土壤修復用淋洗振動篩分裝備，包括 ：振動篩 1、第一層篩網 1-1、第二層篩網 1-2、制泥機 2、淋洗劑比例混合裝置 3、高壓噴淋系統4、高壓泵 4-1、高壓噴頭 4-2、淋洗劑儲罐 5 和回用水箱 6，所述制泥機 2 設置在振動篩 1 初端的上部，振動篩 1 內的上部設有第一層篩網 1-1，振動篩 1 內的下部設有第二層篩網 1-2，第一層篩網 1-1 和第二層篩網 1-2 上下平行設置，淋洗劑比例混合裝置 3 的入口分別與淋洗劑儲罐 5 的出口和回用水箱 6 的出口相連通，淋洗劑比例混合裝置 3 的出口與高壓泵 4-1的入口相連通，高壓泵 4-1 的出口與高壓噴淋系統 4 相連通，高壓噴淋系統 4 的兩端分別設有高壓噴頭 4-2，一個高壓噴頭 4-2 設置在振動篩 1 的上部，另一個高壓噴頭 4-2 設置在制泥機 2 內的上部。
進一步的，污染土壤修復用淋洗振動篩分裝備還包括加熱裝置 6-1，所述加熱裝置6-1 安裝在回用水箱 6 上。
所述振動篩 1 的初端高于振動篩 1 的末端，其坡度為 25 ～ 35 度。
4、各部件的工作過程和連接關系如下 ：
(1) 污染土壤進入制泥機 2 中，在制泥機 2 中設有高壓噴頭 4-2，高壓噴頭 4-2 可噴出高壓淋洗液，使污染土壤給濕、淋洗、解泥，形成泥水混合物 ；
(2) 制泥機 2 架設在振動篩 1 上，泥水混合物從制泥機 2 出來，掉入振動篩 1 上 ；振動篩 1 上設有第一層篩網 1-1( 網孔 10mm) 和第二層篩網 1-2( 網孔 2mm)，這樣泥水混合物可被篩分成三種組分，>10mm 的石塊、2 ～ 10mm 的砂礫、<2mm 的泥漿 ；振動篩 1 上設有高壓噴頭 4-2，高壓噴頭 4-2 可噴出高壓淋洗液，可對各組分的物料進行淋洗 ；
(3) 高壓噴頭 4-2 與高壓泵 4-1 相連接，高壓泵 4-1 與淋洗劑比例混合裝置 3 相連接，淋洗劑比例混合裝置 3 與淋洗劑儲罐 5 和回用水箱 6 相連接 ；
(4) 回用水箱 6 上設有加熱裝置 6-1。
