螺旋攪拌土壤熱解吸系統引帶的其他兩個系統

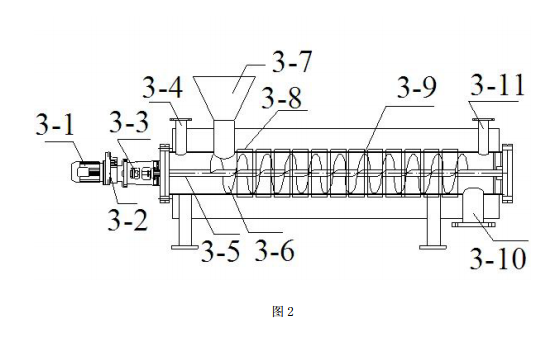

        螺旋攪拌土壤熱解吸系統，由螺旋攪拌熱解吸裝置和引風機組成，螺旋攪拌熱解吸裝 置為圓筒狀設備，內裝有螺旋攪拌器，外壁設置電加熱元件。螺旋攪拌器由變頻電機驅動， 并配以減速器，螺旋攪拌器轉速可調。污染土壤由設有密封裝置的進料斗加入，通過電加熱 元件間接加熱土壤，同時空氣預熱后進入熱解吸裝置與污染土壤混合接觸，使得污染土壤 中揮發性 / 半揮發性有機物揮發出來，在壓縮空氣及引風機的作用下快速流出熱解吸系統 進入尾氣處理系統。內設的螺旋攪拌器一方面保證污染土壤的均勻受熱，同時起到推進處 理土壤從進料口到達出料口并排出系統的作用，而且可通過調節螺旋攪拌器轉速控制土壤 在熱解吸系統中的停留時間。另外，預熱空氣不僅直接加熱土壤，提高了傳熱效率、而且提 高了熱解吸系統內氣流的擾動程度，降低了氣相傳質阻力，提高了污染物的揮發速率。變頻 電機通過減速器連接連軸器，連軸器與軸連接，軸上設有葉輪。



        尾氣處理系統 尾氣處理系統由旋風除塵器、除濕器和吸附塔組成，處理熱解吸系統中排出的廢氣，使 其達標排放。旋風除塵器、除濕器和吸附塔依次連接在螺旋攪拌熱解吸系統的螺旋攪拌熱 解吸裝置和引風機之間。



        控制系統 控制系統集成了鼓風機、空氣加熱器、螺旋攪拌熱解吸裝置及引風機的自動控制。 通過調節鼓風機出風管閥門開度可調節空氣流量、控制空氣加熱器加熱溫度可調 節預熱空氣溫度、控制螺旋攪拌器轉速可調節土壤的停留（加熱）時間，控制電加熱元件加 熱溫度可調節土壤溫度。



         有益效果 根據本發明的強制通風－土壤熱解吸法修復有機污染土壤的系統，能對揮發性 / 半揮發性 有機物污染土壤進行有效修復。其有益效果具體說有以下 ：

  （1）與國內外同類產品比，設備流程簡單有效，占地小，投資費用低 ；

   （2）本發明對污染土壤采用電加熱方式，清潔可靠，彌補了采用燃料燃燒產生高溫煙氣 加熱土壤方式而導致煙氣排放增加大氣環境風險的不足，且在整個設備流程中，對尾氣進 行有效處理，可達標排放，杜絕了二次污染的產生 ；

  （3）本發明的螺旋攪拌土壤熱解吸系統其螺旋攪拌器轉速可調，處理土壤在熱解吸裝置內 停留（加熱）時間可控，土壤加熱溫度可控 ；處理系統包含預熱空氣強制通風直接加熱和電 加熱元件間接加熱兩種加熱方式，且可通過調節預熱空氣流量和加熱溫度對兩種方式進行 有效配置，確保對污染土壤進行經濟有效的處理 ；因而對污染土壤中有機污染物復雜性有 很好的適應能力，不僅可處理沸點較低的苯、甲苯等有機物，對較高沸點的有機物也有很好 的處理效果 ；

  （4）本發明對污染土壤中揮發性 / 半揮發性有機污染物的一次性凈化效果一般可以達 到 70-90%。
