土壤粒徑分級篩分裝置的結構原理

  　　上一篇鄭州德森講了土壤粒徑篩分設備的技術，這一篇，我們結合結構圖來詳細說下他的原理。

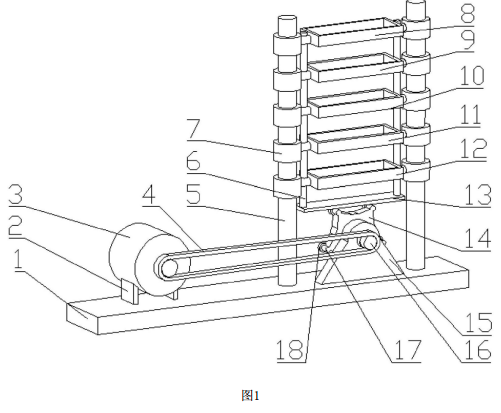

          圖1為本實用新型一種土壤粒徑分級篩分裝置的結構示意圖。

  　　圖中：底座1；電機支架2；電機3；皮帶4；立柱5；固定桿6；滑動座7；第一分級篩8；第二分級篩9；第三分級篩10；第四分級篩11；第五分級篩12；頂板13；五角輪14；五角輪支架15；傳動軸16；輪軸17；旋轉輪18。



  　　具體實施方式

  　　具體實施方式一：

  　　下面結合圖1說明本實施方式，本實用新型涉及土壤粒徑分級技術領域，更具體的說是一種土壤粒徑分級篩分裝置，包括底座1、電機支架2、電機3、皮帶4、立柱5、固定桿6、滑動座7、第一分級篩8、第二分級篩9、第三分級篩10、第四分級篩11、第五分級篩12、頂板13、五角輪14、五角輪支架15、傳動軸16、輪軸17和旋轉輪18，提供了一種電動土壤粒徑分級裝置，解決手工方式效率低下、土壤粒徑分級不準確的缺陷，而且能夠實現快速分級。

  　　底座1與電機支架2相連接，并且電機支架2位于底座1的上端；電機支架2與電機3相連接，且電機3位于電機支架2的上端；電機3與皮帶4相連接，皮帶4與傳動軸16相連接；立柱5與底座1相連接，立柱5與底座1的連接方式為焊接，滑動座7與立柱5相連接；固定桿6與頂板13固定連接，固定桿6與滑動座7相連接，固定桿6與滑動座7的連接方式為焊接；滑動座7與第一分級篩8相連接，滑動座7與第一分級篩8的連接方式為焊接，滑動座7與第二分級篩9相連接，滑動座7與第二分級篩9的連接方式為焊接，滑動座7與第三分級篩10相連接，滑動座7與第三分級篩10的連接方式為焊接，滑動座7與第四分級篩11相連接，滑動座7與第四分級篩11的連接方式為焊接，滑動座7與第五分級篩12相連接，滑動座7與第五分級篩12的連接方式為焊接；五角輪14與傳動軸16相連接，五角輪14與傳動軸16的連接方式為固定連接，輪軸17與五角輪支架15相連接，輪軸17與五角輪支架15的連接方式為焊接，五角輪支架15與底座1相連接，輪軸17與旋轉輪18相連接，且旋轉輪18可在輪軸17上旋轉。

  　　具體實施方式二：

  　　下面結合圖1說明本實施方式，本實施方式對實施方式一作進一步說明，所述的立柱5與滑動座7共中心線。

  　　具體實施方式三：

  　　下面結合圖1說明本實施方式，本實施方式對實施方式一作進一步說明，所述的固定桿6與頂板13的連接方式為焊接

  　　具體實施方式四：

  　　下面結合圖1說明本實施方式，本實施方式對實施方式一作進一步說明，所述的立柱5的數量為兩個。

  　　使用時，把底座1放于工作臺上，給電機3通電，動力通過皮帶4傳到傳動軸16上，傳動軸16與五角輪14固定連接，五角輪14旋轉使得輪軸17繞傳動軸16做軸轉運動，五角輪14在旋轉過程中，帶動旋轉輪18旋轉，旋轉輪18碰到頂板13，使得頂板13上下運動，頂板13帶動分級篩上下運動，使土壤粒得以分級。
