土壤濕法振動篩分設備的結構原理

  　

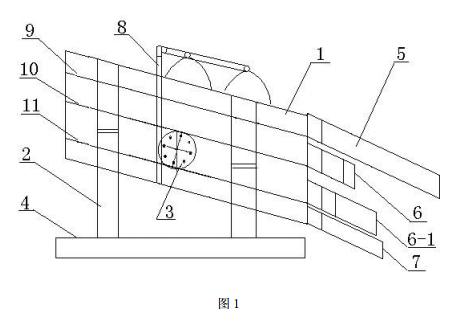

      　圖 1 為土壤濕法振動篩分設備的結構示意圖。

  　　圖中 ：1、篩箱 ；2、支承裝置 ；3、偏心式激振器 ；4、底座 ；5、第一出料口 ；6、第二出料口 ；6-1、第三出料口 ；7、第四出料口 ；8、噴淋水管路 ；9、第一層篩分網 ；10、第二層篩分網 ；11、第三層篩分網。

  　　具體實施方式

  　　一種土壤濕法振動篩分設備，它包括底座 4、篩箱 1、出料口、支承裝置 2 和偏心式激振器 3，支承裝置 2 設置在底座 4 上，支承裝置 2 的上部固定篩箱 1，篩箱 1 底部設置有偏心式激振器 3，偏心式激振器 3 通過電動機帶動進行振動篩分，出料口設置在篩箱 1 一側。

  　　采用 SZZ-1250 三層振動篩網對土壤進行濕法分離，振動篩篩網布置方式為 ：第一層篩分網 9 孔徑為 10 mm，第二層篩分網 10 孔徑為 5 mm，第三層篩分網 11 孔徑為 2 mm。在振動篩作業方向上布置 2 道噴淋水管路 8，如圖 1，噴淋水管路 8 的噴淋管距作業面 300 mm高，水管的下表面每間隔100 mm且呈60°方向上開直徑4 mm的小孔，各個小孔交錯分開布置，以方便噴淋水均勻且覆蓋噴灑到振動篩作業面上。

  　　振動篩的第一出料口 5 與振動篩牢固焊接在一起，且伸長并向外傾斜，以方便石塊能隨振動篩的振動出料。振動篩的第二出料口 6、第三出料口 6-1 為砂礫出料口，分別與第二層篩分網 10、第三層篩分網 11 焊接固定在一起，且砂礫出料口的下方均安裝有孔徑為2 mm 的鋼絲網板，方便水瀝出并下落到第四層的第四出料口 7，即泥漿水出料口。第二出料口 6 比第三出料口 6-1 短，以方便砂礫能匯總到第三出料口 6-1 并排出 ；振動篩的第四層泥漿水出料口與整個振動篩分離并單獨支撐，且比第三出料口 6-1 長，泥漿水出料口的邊沿相應加高，以防止泥漿水沖擊下落時濺出出料口 ；整個振動篩殼體整體焊接，以防止有跑、冒、滴、漏現象的發生。

  　　使用本設備對土壤進行濕法分離，石塊、砂礫、泥漿水分離效果明顯，且石塊、砂礫基本不帶水，不規則的石塊也能隨著振動篩的振動順利下料，泥漿水在振動篩作業時有沖擊水流的情況下也能順利通過相應的管路進入到泥漿水收集設備。
