  　　在高等級公路的施工過程中，對路基穩定層的處理要求較嚴格，按施工規范必須將土壤破碎成粉狀或一定粒度要求的均勻的粉粒狀，

  　　再經過與添加劑拌合后攤鋪在路基上壓實。目前，用于土壤破碎的機械，如顎式破碎機、球磨機、粉碎機等，均存在著生產效率低、破碎粒度不均勻等缺陷，難以滿足上述施工要求。

  　　本實用新型所要解決的技術問題是，土壤破碎廠家鄭州德森提供一種生產效率高、破碎土壤粒度均勻，能夠滿足高等級公路施工要求的土壤破碎機。

  　　1、技術方案是，

  　　該土壤破碎機包括一個料斗和一個安裝在料斗下方的破碎倉，在破碎倉內安裝有主破碎轉子，在主破碎轉子下方的破碎倉底部安裝有篩網，所述主破碎轉子的外圓柱面上分布有多個破碎刀具，每一個破碎刀具的刀尖在破碎轉子外圍的圓柱面上單獨占據一條圓周線，即，在主破碎轉子轉動時，每一個刀尖的運動軌跡均不重合。所述破碎刀具及其刀尖的排布方式可以有以下兩種：第一種方式，所有破碎刀具的刀尖分為縱向的若干列，而每一列中的所有刀尖呈“人字”形排列；第二種方式，所有破碎刀具的刀尖在破碎轉子外圍的圓柱面上沿一條螺旋線排列。此外，為進一步保證破碎質量，在破碎倉內的側上部安裝有梳狀泥石分離器，以將較硬的石塊分離出來。

  　　本實用新型結構合理，不僅提高了土壤的破碎效率，并且破碎質量得到了保證，能夠滿足高等級公路的施工要求。

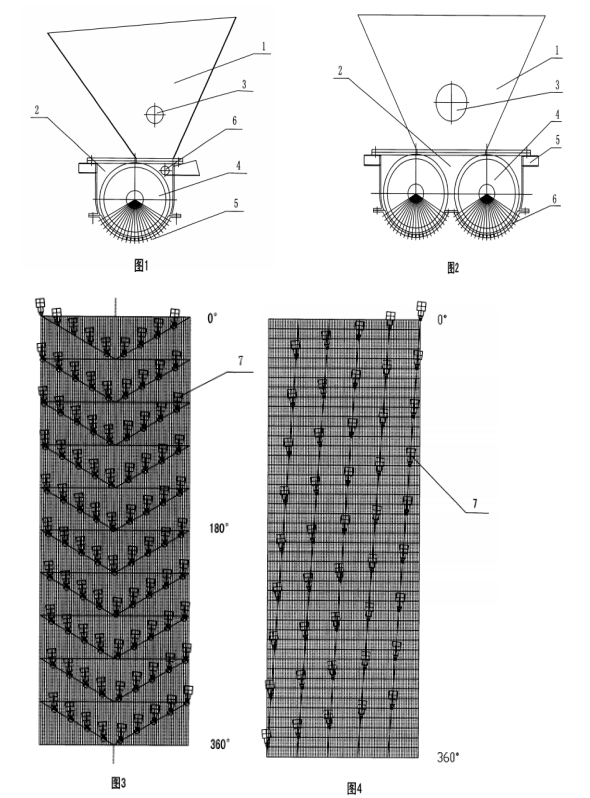

  　　2、附圖說明



  　　圖1是本實用新型一個實施例的結構示意圖：

  　　圖2是本實用新型另一個實施例的結構示意圖；

  　　圖3是破碎刀具及其刀尖一種排列形式的展開圖；

  　　圖4是破碎刀具及其刀尖另一種排列形式的展開圖。

  　　3、具體實施方式

  　　如圖所示，該土壤破碎機包括一個料斗1和一個安裝在料斗下方的破碎倉2，在料斗1中安裝有用來破碎較大塊土壤的初級破碎轉子3，在破碎倉2內安裝有主破碎轉子4，‘根據需要，主破碎轉子可以有一個或多個（如圖l、圖2所示）。在主破碎轉子4下方的破碎倉底部安裝有篩網5，在破碎倉的側上部安裝有梳狀泥石分離器6，主破碎轉子4的外圓柱面上分布有多個破碎刀具7，每一個破碎刀具的刀尖在破碎轉子外圍的圓柱面上單獨占據一條圓周線，即，在主破碎轉子轉動時，每一個刀尖的運動軌跡均不重合。破碎刀具7及其刀尖的排布方式可以有以下兩種：第一種方式，所有破碎刀具的刀尖分為縱向的若干列，而每一列中的所有刀尖呈“人字”形排列（如圖3所示）；第二種方式，所有破碎刀具的刀尖在破碎轉子外圍的圓柱面上沿一條螺旋線排列（如圖4所示）。
