微波土壤熱解吸設備

　　目前常規熱解吸設備通常存在以下缺陷 ：

　　(1) 采用熱輻射傳導的加熱方式主要存在熱效率低，土壤類型要求高，土壤粒徑不能過大，須經過破碎篩分等缺點 ；

　　(2) 微波加熱應用于原位加熱修復時，存在微波穿透深度不足的缺陷，當處理土壤厚度、面積較大時需要布置多個微波源點來完成整體加熱 ；

　　(3) 微波加熱空氣存在吸波性能差的特點，當誘導材料大量存在時，空氣加熱過程需要熱輻射與傳導，無法實現微波快速加熱升溫。

　　本實用新型所要解決的技術問題是提供一種應用微波的“體加熱”特性，可針對不同的土壤類型和高含水率土壤，實現全面快速加熱與解吸修復土壤的微波土壤熱解吸裝置。

　　一、技術方案 ：

　　本實用新型微波土壤熱解吸裝置，包括主殼體 1、反應管 4，反應管 4 安裝在主殼體1 的內腔中，主殼體 1 上設置有微波發射單元 2，反應管 4 上安裝有紅外溫度傳感器 5、壓力傳感器 6 以及伸出主管體 1 外的抽提管，反應管 4 內部安裝有絞龍 7，絞龍 7 的中軸伸出反應管 4 后與外置的電機 8 連接，主殼體 1 的兩側分別設有進料口 13 和出料口 14，進料口 13和出料口 14 通過星形閥與反應管 4 相連接，抽提管與反應器 4 的連接處設置有微波屏蔽網格 11。

　　所述主殼體 1 中軸線與反應管 4 的中軸線重合。

　　所述微波發射單元 2 以對稱方式陣列于主殼體 1 的上下兩側，并與主殼體 1 切線成 90°垂直，上下兩側相對應的微波發射單元連線均經過絞龍 7 中軸，并與其成 90°垂直。

　　所述反應管 4 與絞龍 7 的中軸連接處設置有密封軸承 9。

　　所述抽提管設有兩根，排布在主殼體 1 的中后部。

　　本實用新型裝置結構簡單，能克服土壤熱解吸中加熱過程中熱傳導的梯度性、土壤顆粒要求細碎與分散性等熱解吸應用局限，通過對熱解吸裝置進行改進，以內加熱方式快速實現土壤的升溫熱解吸，并能處理粘性、大顆粒等類型土壤。

　　本實用新型裝置所用不銹鋼材質具有防腐與反射微波的特性，能有效提高土壤升溫速率與微波的利用率，對污染土壤進行直接加熱，使土壤整體升溫致污染物解吸出來，以達到土壤修復的目的。

　　二、本實用新型與現有技術相比具有以下優點 ：

　　1、微波加熱單元對稱排列，每對加熱單元的連線通過并 90°垂直于絞龍中軸，絞龍采用 316 不銹鋼材料，兼具防腐蝕及反射微波的特性，微波加熱單元發射的微波在殼體內進行反射，提高微波利用率，減少微波源的布置。

　　2、抽提管連接尾氣處理裝置，對解吸氣體進行無害化處理，抽提管前段設置有金屬屏蔽網格，防止微波外泄。

　　3、本實用新型在運行過程中反應管內全過程保持負壓，防止解吸氣體外泄，并提高熱解吸效率，絞龍中軸與反應管連接處配有密封軸承。

　　4、設置紅外溫度探測器于壓力傳感器對反應管進行實時監控與調節微波加熱單元功率。

　　三、附圖說明

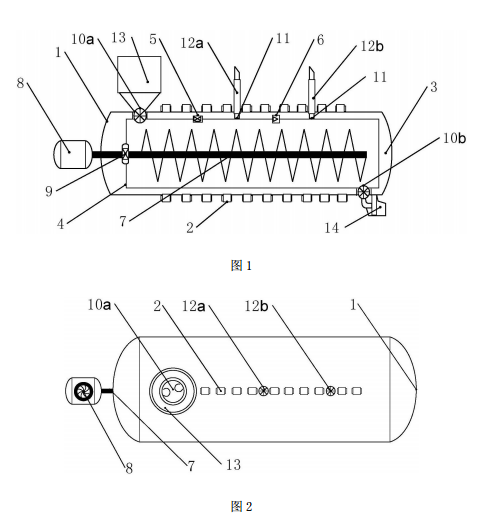

　　圖 1 是本實用新型微波土壤熱解吸裝置的結構示意圖。

　　圖 2 是圖 1 的俯視示意圖。

　　圖中 ：主殼體 1，微波單元 2，內腔 3，反應管 4，紅外溫度傳感器 5，壓力傳感器 6，絞龍 7，電機 8，密封軸承 9，星形閥 10a，星形閥 10b，屏蔽網格 11，抽提管 12a，抽提管 12b，進料口 13，出料口 14。
