普通的土壤破碎機使用的破碎輥一般由一個簡體和排布在筒體外圓柱面上的刀頭組成，刀頭在簡體外圓柱面上一般是沿圓周線或螺旋線
等距排列。破碎輥在工作過程中，由于土料具有沿刀頭排列方向運動的趨勢，因此刀頭的規則排列方式對土料的擾動較小，影響了對土料的破碎效果。
本實用新型所要解決的技術問題是提供一種結構合理、破碎效果好的
土壤破碎機破碎輥。
本實用新型的土壤破碎機破碎輥由簡體和排列在筒體外圓柱面上的刀頭組成，刀頭沿圓周方向排列的軌跡在簡體外圓柱面的展開平面上構成多條折線，所述的各條折線在縱向上并排排列。在同一條折線上的各個刀頭與相鄰刀頭之間形成的多個刀頭間隔中，至少有兩個刀頭間隔的長度不相等。
本實用新型由于將刀頭在簡體外圓柱面的展開平面上沿折線形排列，因此在破碎輥旋轉過程中沿刀頭排列方向運動的土料被不斷地改變方向，使土料的擾動更加頻繁，從而提高了土壤破碎效果；另外，同一條折線上的刀頭不等距排列也有利于增加土料的擾動，獲得更佳的土壤破碎效果。
附圖說明

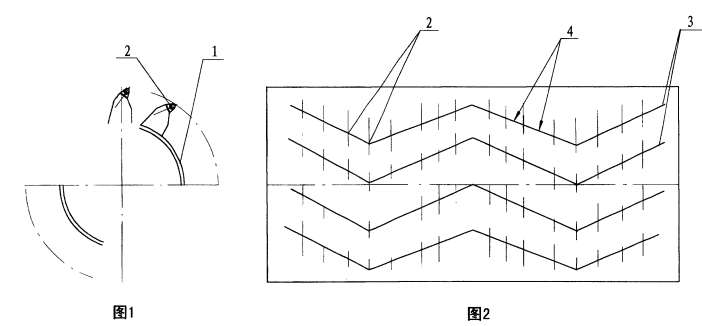

圖1是本實用新型的土壤破碎機破碎輥的端面示意圖；
圖2是簡體外圓柱面的展開平面結構示意圖。
如圖1所示，刀頭2排列在簡體1的外圓柱面上。
具體實施方式
如圖2所示，在簡體外圓柱面的展開平面上，刀頭2沿著多條呈W形的折線3排列，相鄰刀頭之間的刀頭間隔4的長度可以不相等。
