有機污染土壤淋洗修復技術

　　土壤是生態環境設備的有機組成部分，是人類生存與發展最重要和最基本的綜合性自然資源。然而，隨著我國工業化的快速發展，礦產資源的不合理開采及其冶煉排放、長期對土壤進行污水灌溉和污泥施用、人為活動引起的大氣沉降、化肥和農藥的施用等原因，公布的數據顯示，我國受污染耕地約 1.5億畝，占 18億畝耕地的 8.3％。如何保護我國土地，修復土壤污染，建立良性循環的生態設備、實現經濟、環境、社會效益的和諧統一，已成為當前亟待解決的重要問題。

　　土壤修復是指利用物理、化學和生物的方法轉移、吸收、降解和轉換土壤中的污染物，使其濃度降低到可接受水平，或將有毒有害的污染物轉化為無害的物質。常用的土壤修復技術有熱力學修復、熱解析修復、焚燒法修復、土地填埋法修復、化學淋洗法修復、堆肥法修復、植物修復、滲透反應墻修復、生物修復等。

　　其中土壤淋洗修復技術是利用水或含有沖洗助劑的水溶液、酸 / 堿溶液，絡合劑或表面活性劑等淋洗劑的媒介洗脫土壤中的污染物的過程。淋洗的廢水經處理后達標排放，處理后的土壤可以再安全利用。

　　本實用新型需要解決的技術問題是通過淋洗的方式去除土壤中的污染物，達到使處理后的土壤安全再利用的目的 ；提供一種處理有機污染土壤淋洗設備。

　　為解決上述的技術問題，本實用新型的結構包括土壤輸送系統、土壤淋洗修復系統、污染土進料口和支架，所述的土壤輸送系統包括從動輪、主動輪、電機和傳輸帶，所述的從動輪和主動輪分別通過第一支架和第二支架連接在地面上，所述的從動輪與主動輪之間連接有第三支架，所述的傳輸帶分別與從動輪和主動輪相連，所述的主動輪與電機相連，所述的污染土進料口設置在主動輪這一側的傳輸帶的上方，所述的進料口通過第四支架連接在第二支架上，所述的土壤淋洗修復系統位于傳輸帶的正上方。

　　進一步 ：所述的土壤淋洗修復系統包括流量控制閥、液體藥劑儲罐和條形噴藥裝置，所述的條形噴藥裝置通過流量控制閥與液體藥劑儲罐相連。

　　又進一步 ：所述的條形噴藥裝置的長度與傳輸帶的寬度一致。

　　又進一步 ：所述的條形噴藥裝置與主動輪之間的傳輸帶上設置有阻泥板，所述的阻泥板主要用于控制傳輸帶上污染土壤的厚度。

　　再進一步 ：所述的第一支架高于第二支架，所述的從動輪與主動輪呈傾斜放置。

　　采用上述結構后，本實用新型通過淋洗的方式去除土壤中的污染物，達到使處理后的土壤安全再利用的目的 ；而且本設計還具有結構簡單、易于制造和實用高效的優點。

　　附圖說明

　　下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

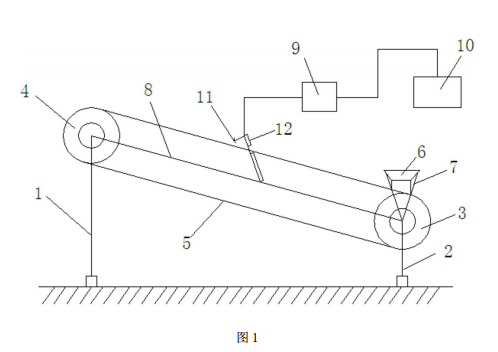

　　圖 1 為本有機污染土壤淋洗修復技術的結構示意圖。
