履帶式土壤破碎及藥劑添加混合攪拌修復一體機

　　在一些污染土壤修復技術中，一個十分重要的工序就是將挖掘出的土壤塊狀物經過篩分破碎后，添加試劑混合攪拌。為了使土壤顆粒能夠與試劑得到充分的接觸達到修復的效果，我們需要將土壤塊狀物破碎成小顆粒，提供與試劑充分接觸的條件。在現階段施工過程中，挖掘出的土壤需要先篩分剔除土壤中的磚塊、石塊、建筑垃圾等雜物后，通過一些礦山用的破碎機將其破碎成小粒徑土壤后，利用攪拌設備將土壤與添加物進行混合攪拌處理。此類處理方式需要一系列的固定設備及開闊的施工場地，并且需要利用裝卸車輛將挖掘后的土壤運輸至處理現場。這一系列的工序嚴重導致了額外的土壤修復的生產成本的產生，增加了人力，并且浪費了生產時間。

　　為解決上述技術問題，本發明提出了履帶式土壤破碎及藥劑添加混合攪拌修復一體機，以達到節約土壤修復的生產成本、節省人力物力、節約生產時間和提高生產效率的目的。

　　一、為達到上述目的，本發明的技術方案如下 ：

　　履帶式土壤破碎及藥劑添加混合攪拌修復一體機，包含有機體，機體上依次設有破碎攪拌裝置、控制裝置、驅動裝置和出料裝置 ；

　　破碎攪拌裝置固定連接在機體的頭端，破碎攪拌裝置包含有狼牙對輥破碎機，狼牙對輥破碎機的側下方設有對輥攪拌機，對輥攪拌機的一端位于狼牙對輥破碎機的下方，另一端上方設有第一螺旋送料機，第一螺旋送料機上連接有料倉，對輥攪拌機下方設有切割器，切割器下方設有第二螺旋送料機，第二螺旋送料機的一端位于切割器的下方，另一端連接有攪拌器，攪拌器固定連接在機體上 ；

　　控制裝置包含有操作臺，操作臺固定連接在機體上，操作臺分別與狼牙對輥破碎機、對輥攪拌機、料倉、切割器、第二螺旋送料機、第一螺旋送料機和攪拌器實現電連接 ；

　　驅動裝置包含有發動機，發動機與操作臺實現電連接 ；

　　出料裝置包含有出料傳輸帶，出料傳輸帶的一端與攪拌器相連。

　　優選的，所述狼牙對輥破碎機上設有兩根中軸，中軸上分布有狼牙鋸齒，兩根中軸上的狼牙鋸齒相適配。

　　優選的，所述第一螺旋送料機和第二螺旋送料機上均設有螺旋送料槽。

　　優選的，所述切割器包含有軸承，軸承上均勻分布有三組切割刀片。

　　優選的，所述車體下方設有履帶，以保證機體能夠適應多種路面狀況。

　　二、優點：

　　通過上述技術方案，本發明通過將土壤的破碎、攪拌進行一體化流水線生產，達到節約土壤修復的生產成本、節省人力物力、節約生產時間和提高生產效率的目的。

　　三、附圖說明

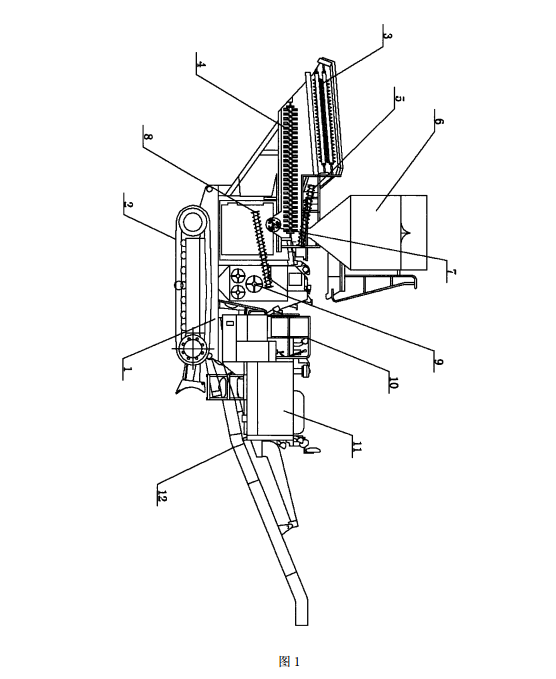

　　圖 1 為本發明實施例所公開的履帶式土壤破碎及藥劑添加混合攪拌修復一體機的結構示意圖。

　　圖中數字和字母所表示的相應部件名稱 ：

　　1. 機體 2. 履帶 3. 狼牙對輥破碎機 4. 對輥攪拌機 5. 第二螺旋送料機 6. 料倉 7. 切割器 8. 第二螺旋送料機 9. 攪拌器 10. 操作臺 11. 發動機 12. 出料傳輸帶
